来源：大桂
铜，是人类文明史上第一种被大规模使用的金属。从青铜时代的礼器兵器，到现代社会的电力电网，铜始终扮演着不可替代的角色。而支撑这一切的，正是纯度高达 99.99% 的电解铜。
那么，一块高纯度的电解铜是如何诞生的？本文将带你完整走一遍这条工业“炼金”之路。
一、俯瞰全流程：电解铜是怎样炼成的
电解铜的生产，整体上可以分为火法冶炼和电解精炼两大阶段，针对某些低品位氧化矿，还有一条湿法冶炼的绿色路线。
用一张流程图来直观理解：
┌──────────┐
│ 铜矿石 │
└────┬─────┘
│ 选矿（破碎→磨矿→浮选）
▼
┌──────────┐
│ 铜精矿 │
└────┬─────┘
│ 熔炼（闪速炉/熔池熔炼）
▼
┌──────────┐
│ 冰铜 │
└────┬─────┘
│ 吹炼（转炉）
▼
┌──────────┐
│ 粗铜 │
└────┬─────┘
│ 火法精炼
▼
┌──────────┐
│ 阳极板 │
└────┬─────┘
│ 电解精炼 ← 本文核心
▼
┌──────────┐
│ 电解铜 │ (≥99.99% Cu)
└──────────┘
二、火法冶炼：矿石到粗铜的蜕变
2.1 选矿——把“铜”富集起来
自然界的铜矿石含铜量很低，通常在 0.5%~3% 之间。直接冶炼既耗能又不划算。
选矿就是第一个关键环节：
破碎与磨矿：将大块矿石逐级粉碎成细粉。
浮选：在浮选槽中加入水和药剂，充气搅拌后，含铜矿物附着在气泡上浮出液面，形成泡沫层被刮出。脉石则沉入槽底。
经过浮选，我们得到了铜精矿，含铜量提升到了 20%~30%，为后续冶炼打下基础。
2.2 熔炼——产出“冰铜”
铜精矿进入下一站：熔炼炉。目前主流炉型包括 闪速熔炼炉 和 熔池熔炼炉（如顶吹、底吹、侧吹等）。
在 1200℃~1300℃ 的高温下，铜精矿中的硫化铜铁矿发生氧化反应：
2CuFeS₂ + O₂ → Cu₂S + 2FeS + SO₂↑
产物就是冰铜（也叫“锍”），铜含量约 50%~70%。同时产生的大量SO₂烟气不会被浪费，而是送入制酸系统，用来生产硫酸。
2.3 吹炼——冰铜变粗铜
冰铜随后被送入转炉（P-S 转炉或闪速吹炼炉），鼓入富氧空气继续氧化：
铁先被氧化成FeO，与加入的SiO₂熔剂结合形成炉渣排出；
然后Cu₂S中的硫被氧化为SO₂脱除。
最终得到含铜 98.5%~99.5% 的粗铜，也称“黑铜”。
2.4 火法精炼——打通阳极板的最后一关
粗铜中仍残留少量杂质和气体。在回转式阳极炉中进行火法精炼：
氧化期：鼓入空气，深度氧化残余杂质；
还原期：注入天然气或液化气，将过量的氧还原掉。
精炼后的铜水被浇铸成一块块阳极板——这是电解精炼的“原料”，也是火法冶炼的最终产品。
三、电解精炼：99.99%纯度的秘密
这是整条生产线技术含量最高、最精密的环节。目标只有一个：把阳极板变成极高纯度的阴极铜。
3.1 电解装置长什么样？
在电解车间里，整齐排列着一个个巨大的电解槽。槽内充满了电解质溶液——硫酸铜（CuSO₄）+ 硫酸（H₂SO₄） 的混合液。
阳极板和阴极板交替悬挂在槽中：
┌───┐ ┌───┐ ┌───┐ ┌───┐ ┌───┐
│ + │ │ - │ │ + │ │ - │ │ + │
│阳 │ │阴 │ │阳 │ │阴 │ │阳 │
│极 │ │极 │ │极 │ │极 │ │极 │
└───┘ └───┘ └───┘ └───┘ └───┘
粗铜 纯铜 粗铜 纯铜 粗铜
(溶解) (沉积) (溶解) (沉积) (溶解)
通入直流电后，一场微观尺度的“原子大迁徙”正式启动。
3.2 阳极：从哪里来就到哪里去
在阳极一侧，发生的是氧化溶解：
Cu（阳极） → Cu²⁺ + 2e⁻
铜原子放弃电子，以离子的形式进入电解液。比铜更活泼的杂质（Fe、Zn、Ni等）也会溶解，但它们不容易在阴极析出，一直留在溶液中。
而那些比铜惰性更强的贵金属——金（Au）、银（Ag）、铂（Pt）、钯（Pd）等——由于化学性质不活泼，不会溶解。它们从阳极表面脱落，沉降到电解槽底部，形成了一层极其珍贵的阳极泥。这层看起来不起眼的泥，是综合回收金银的重要原料，往往能覆盖电解车间相当一部分运营成本。
3.3 阴极：铜离子重获新生
在阴极一侧，发生的是还原沉积：
Cu²⁺ + 2e⁻ → Cu（阴极）
在电场的驱动下，溶液中的铜离子向阴极迁移，获得电子后重新“着陆”，一层一层致密地沉积在阴极表面。

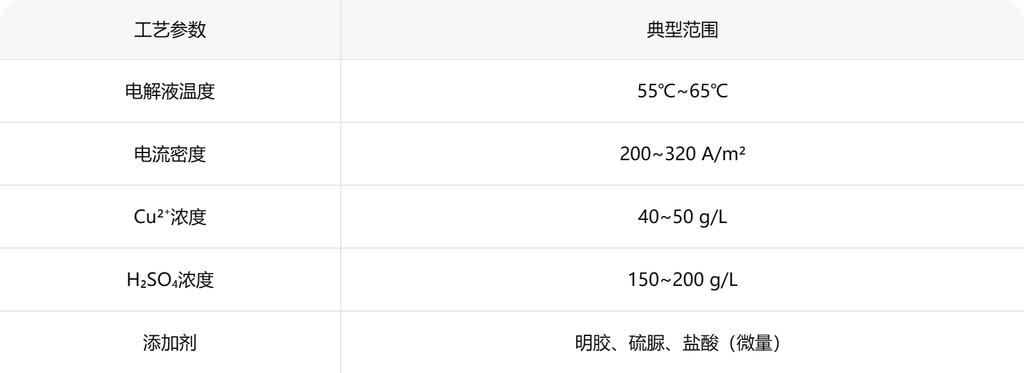

为了让沉积出来的铜表面平整、结晶细腻，工艺上需要精细调控：
3.4 添加剂——看不见的功臣
添加剂虽然用量极少，却是保证阴极铜质量的关键：
明胶（动物胶）：抑制枝晶生长，使沉积层光滑致密；
硫脲：细化晶粒，进一步平整表面；
氯离子：与添加剂配合，防止表面长出瘤子状的“疙瘩”。
一个电解周期通常持续 7~14天。待阴极铜长到一定厚度后，由自动剥片机组将其取下，经水洗、烘干、检验、打包，即可作为成品出厂。
四、另一条绿色路径：湿法冶炼-电积
对于低品位氧化铜矿、表外矿甚至尾矿，火法冶炼在能耗和成本上不太划算。这时就轮到湿法冶炼登场了。
其流程为：
氧化铜矿 → 酸浸 → 萃取 → 反萃 → 电积 → 高纯铜
酸浸：用稀硫酸将铜浸出为Cu²⁺溶液；
萃取：用特效有机萃取剂选择性地将铜离子“抓取”出来；
反萃：再用强酸将铜离子释放到富集液中；
电积：将富集液送入电积槽，通电沉积出高纯铜。
这条路线全程在常温常压下运行，无SO₂排放，环保优势明显，尤其适合在缺水和生态敏感地区推广。近年在非洲、南美等地已有大规模应用。
五、电解铜的质量标准与用途
按照国家标准 GB/T 467-2010，阴极铜分为多个牌号，其中最顶级的产品要求：
Cu + Ag 含量 ≥ 99.9935%
单个杂质元素如 As、Sb、Bi 等控制在 ppm 级别
如此纯净的金属，才担得起现代工业对导电性、导热性、延展性的苛刻要求，被广泛用于：
电线电缆（电力传输的核心导体）
电子铜箔（PCB、锂电池集流体）
无氧铜杆（用于拉制超细线材）
高性能铜合金（集成电路引线框架、高铁接触线等）
六、结语
从深山中的一块矿石，到闪耀着紫红色光泽的高纯阴极铜，电解铜的生产流程凝聚了选矿、冶金、电化学、自动控制等多个领域的智慧结晶。每一步提纯，都是人类对材料极限的挑战；每一吨电解铜，都在为现代文明输送着最基础的工业血液。
下一次当你插入电源、打开电器时，不妨想一想——那根细细铜线的背后，正是这场横跨千度高温与精密电场的宏大“炼金”之旅。
风险提示：本文内容不供参考和采纳，不代表鼎讯网观点。鼎讯网各类信息服务基于人工智能算法，如有出入请以其他信息披露平台为准。
